בגד לחדר נקי PP עם אטב וו ולולאה

בגד לחדר נקי PP עם אטב וו ולולאה

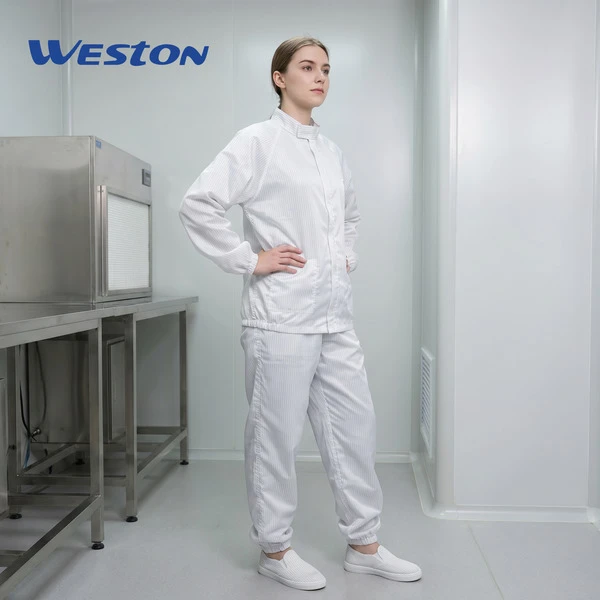

חליפת חדר נקי -מפוצלת שני חלקים - ז'קט עם סגירת רוכסן, צווארון מעמד עם אטב וו ולולאה, לוחות צד אלסטיים ומכנסיים תואמים - תוכנן לשמור על שליטה אלקטרוסטטית בסביבות בדרגת ISO Class 7–8 ו-GMP C/D-.
שלח החקירה
תיאור

למה הבגד הזה

חליפות סטנדרטיות לחדר נקי מתפשרות לעתים קרובות בין נוחות ובקרת זיהום. הבגד הזה מבטל את התמורה הזו-. מחבר הקרס והלולאה בצווארון נסגר בצורה מאובטחת ללא חומרת מתכת, הפאנלים האלסטיים הצדדיים מאפשרים תנועה בלתי מוגבלת במהלך משמרות ארוכות, והסיב המוליך השזור בבד מפזר ללא הרף מטען סטטי - לא רק כאשר הוא מקורקע.

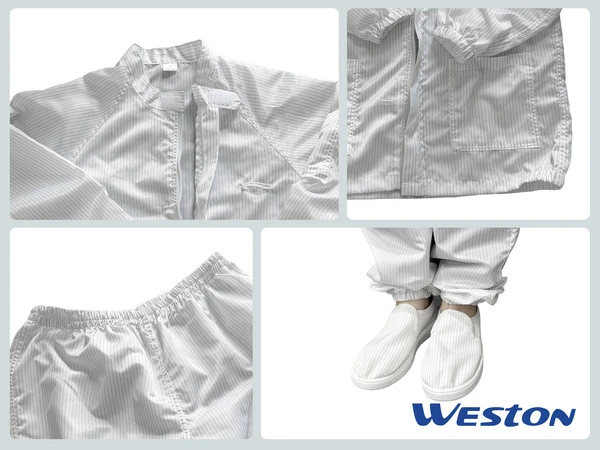

Cleanroom garments specific parts



חמש סיבות שמתקנים מציינים את הבגד הזה

הגנת ESD משולבת, לא ציפוי משטח

הסיב המוליך 1% נסרוג לתוך בד הבסיס ripstop 100D. בניגוד לטיפולים אנטי-סטטיים מקומיים הנשטפים לאורך זמן, הגנה זו אינה מתכלה עם מחזורי כביסה.

01

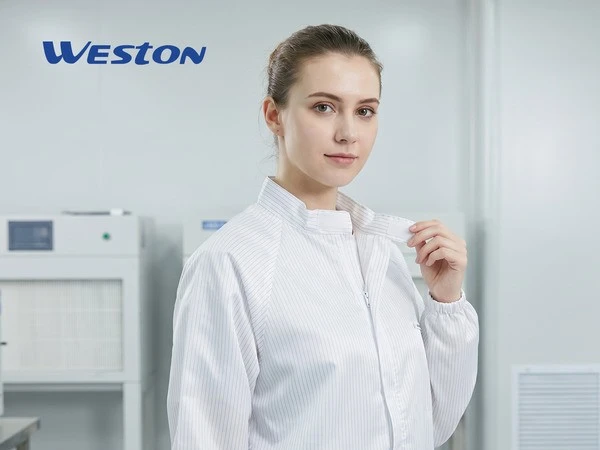

צווארון וו לולאה עם אפס סיכון לזיהום מתכת

הצמדות וכפתורי מתכת הם אחריות לזיהום בקווי תרופות ופוטו-וולטאים. מחבר הקרס והלולאה אוטם את מרווח הצווארון מבלי להכניס חלקיקים קשים או סכנת קורוזיה.

02

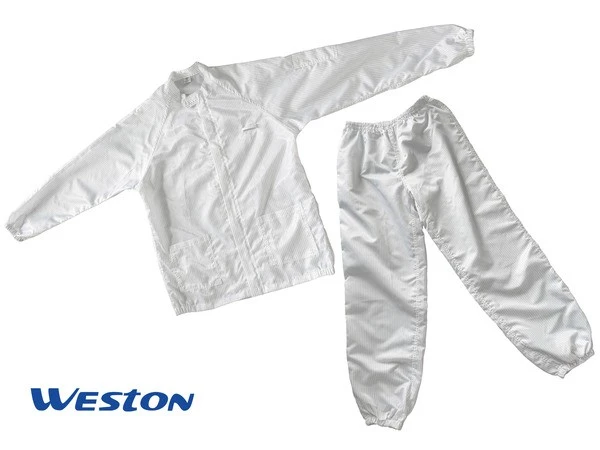

עיצוב מפוצל שני-לחלוקה מעשית

הז'קט והמכנסיים הם בגדים נפרדים. זה משנה מבחינה תפעולית: טכנאים הנכנסים לאזורים נקיים חלקיים יכולים ללבוש את המעיל לבד; ניתן להפריד בין קבוצות כביסה לפי תדירות בלאי; החלפת ז'קט בלוי אינה מפרישה זוג מכנסיים פונקציונליים.

03

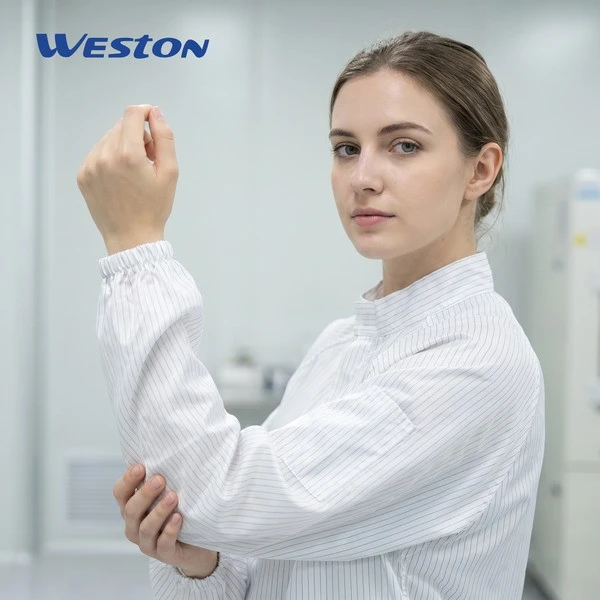

לוחות אלסטיים צדדיים שבהם יש צורך בניידות

תוספות אלסטיות משני צידי המעיל מאפשרות הארכת זרוע מלאה וסיבוב פלג גוף עליון. מפעילים העובדים בספסלים של זרימה למינרית או בציוד מעל מדווחים על פחות עייפות בהשוואה לחלופות-תפר קשיחות.

04

תואם ל-GB 12014-2019 - ניתן לבדיקה, ניתן לביקורת

הבגד מיוצר לפי התקן הלאומי הסיני הנוכחי עבור ביגוד מגן אלקטרוסטטי. זה מפשט את הסמכת הספק, תיעוד ביקורת ופרוטוקולי בדיקה נכנסת.

05




מפרט מוצר

פָּרָמֶטֶר

פְּרָט

סִגְנוֹן

פיצול שני חלקים-: ז'קט + מכנסיים

קוֹלָר

צווארון מעמד עם אטב וו ולולאה

סגירת ז'קט

רוכסן קדמי

התאמה למעיל

לוחות צד אלסטיים (שני הצדדים)

בניית בד

100D ripstop

הרכב הסיבים

99% פוליאסטר + 1% סיבים מוליכים

צבעים זמינים

לבן, כחול, ורוד, צהוב, ירוק, אפור, ציאן

ציונים ישימים לחדר נקי

GMP Grade C/D; ISO Class 7 (10,000-class) / ISO Class 8 (100,000-class)

תעשיות ישימות

ביו-פרמצבטיקה, מכשירים רפואיים, פוטו-וולטאיים

תקן תאימות

GB 12014-2019




נתוני דוח בדיקה

פרמטר בדיקה

תוֹצָאָה

צפיפות מטען

1.2 μC/m²

מתח טריבו-חשמלי

< 500 V

התנגדות פני השטח

10⁶ – 10¹⁰ Ω

תקן בדיקה

GB 12014-2019



הערה על טווח התנגדות פני השטח:10⁶ Ω הוא הגבול התחתון לפיזור סטטי מבוקר; 10¹⁰ Ω הוא הגבול העליון לסיווג אנטי סטטי. טווח זה מבטיח שהבגד מפזר מטען מבלי ליצור סכנת הארקה בסביבות מתח מעורבות-.



תרחישי יישום

1. חדרים נקיים ביו-פרמצבטיים (GMP Grade C/D)

בסביבות GMP C ו-D, פרוטוקולי חלוק מבוקרים, ושלמות הבגד היא דרישה רגולטורית, לא העדפה. סגירת צווארון קרס ולולאה מאפשרת אישור חזותי של אטימה מלאה במהלך בדיקות חלוק - פרט שחשוב כאשר מפקח קו הולך על הרצפה לפני שחרור אצווה.

דוגמה מעשית:ארגון יצרני חוזה שמפעיל גימור{0}}ניתן להזרקה במסדרון דרגה D משתמש בבגד זה עבור כל צוות הייצור מחוץ לליבה של דרגה ב'. הפורמט של שני-חלקים מאפשר למיין כביסה לפי אזור - מעילי עובדים הנכנסים לחדרי קדם בדרגה C מכובסים בנפרד מאלה שנלבשים רק במסדרונות דרגה D, מה שמאריך את חיי השירות ומפחית את הסיכון לזיהום צולב- בין אזורים.

2. מכלול מכשיר רפואי (ISO Class 7 / Class 8)

יצרני שתלים אורטופדיים ומכשירים כירורגיים פועלים לעתים קרובות בחללים מסוג ISO Class 7 שבהם גם חלקיקים וגם חומרי שליטה ב-ESD - מפעיל לא מקורקע הנוגע במכשיר משובץ PCBA- יכול לגרום לכשלים סמויים המופיעים רק לאחר-עיקור.
דוגמה מעשית: ספק מכשור רפואי ברמה 1 המרכיב גנרטורים אלקטרו-כירורגיים משתמש בבגד זה בשילוב עם רצועות יד מוארקות וריצוף ESD. הסיב המוליך בחליפה משלים את נתיב הגוף-אל-הקרקע דרך רצועת היד, ומפחית את מתח הגוף האנושי- מתחת לסף 100V הנדרש לפי IEC 61340-5-1.

3. ייצור תאים פוטו-וולטאיים

ייצור תאים סולאריים רגיש הן לזיהום חלקיקים והן לפריקה אלקטרוסטטית. אירוע ESD בודד במהלך טיפול בפרוסות יכול ליצור מיקרו-סדקים בלתי נראים בבדיקה סטנדרטית אך ניתנים למדידה כאובדן תפוקת הספק לאחר למינציה.

דוגמה מעשית:יצרן מודולים פוטו-וולטאיים שמפעיל קווי תאי סיליקון חד-גבישיים מציין בגד זה עבור כל הצוות הנכנס לאזורי הדיפוזיה והמסך-. דירוג המתח הטריבו-אלקטרי < 500V מבטיח שהבגד עצמו לא יהפוך למחולל טעינה כאשר מפעילים עוברים בין תחנות תהליך.



שאלות נפוצות



ש: האם מחבר הקרס והלולאה מייצר חלקיקים שעלולים לזהם את הסביבה הנקייה?

ת: מחברי קרס ולולאה בבגדים ברמת -חדר נקי משתמשים בסרט ניילון נמוך- ארוגים בחוזקה, הן בצדי הקרס והן בצד הלולאה. המחבר תפור לתוך הצווארון הפונה, כך שאלמנט הקרס אינו חשוף לצד הנקי של הבגד. כאשר הצווארון סגור, שני המשטחים נאטמים זה כנגד זה. זו בדיוק הסיבה לכך שקרס אנד לולאה מועדפים על פני לחצני הצמד בסביבות פרמצבטיות - אין רכיבי מתכת שיכלו או נשפוך חלקיקים מתכתיים.

ש: האם ניתן לבצע את הבגד הזה בחיטוי או להקרין-גמא עבור יישומי חלוק סטרילי?

ת: בגד זה אינו מיועד לעיקור חיטוי. בד בסיס הפוליאסטר יכול לעמוד בכביסה תעשייתית חוזרת ונשנית ותהליכי עיקור בטמפרטורה-נמוכה. עבור יישומים אספטיים בדרגה A/B הדורשים חלוק-מעוקר מראש, חליפה ארוזה- סטרילית ייעודית היא המפרט הנכון. בגד זה מדורג עבור דרגות C/D ו-ISO Class 7–8 - בסביבות מבוקרות אך לא-סטריליות.

ש: מהם חיי השירות הצפוי, ומתי יש להוציא את הבגד לפנסיה?

ת: חיי השירות תלויים בתדירות הכביסה ובטיפול. הסיב המוליך משולב בצורה מבנית, כך שהביצועים האנטי-סטטיים אינם מתכלים מכביסה בלבד. הטריגר המומלץ לפרישה הוא סחף של התנגדות פני השטח: אם בדיקת התנגדות שלאחר-כביסה מחזירה ערך מעל 10¹⁰ Ω, יש להוציא את הבגד משימוש. רוב המתקנים במחזור כביסה פעמיים-שבועי מוצאים שהבגדים נשארים במסגרת המפרט למשך 50-80 מחזורי כביסה.

ש: האם אותו בגד מכסה גם סביבות ISO Class 7 וגם ISO Class 8?

ת: כן. ISO Class 7 (10,000-class) ו-ISO Class 8 (100,000-class) שניהם בטווח הביצועים המאושר של הבגד. ההבחנה חשובה לתיעוד הליך הלבוש שלך, לא למפרט הבגד עצמו. מק"ט יחיד מכסה את שתי הדרגות, מה שמפשט את ניהול המלאי עבור מתקנים שמפעילים את שתי המחלקות תחת קורת גג אחת.

ש: האם הבגד הזה זמין בצבעים בטוחים של ESD- בלבד, או שנוכל לציין צבע לזיהוי אזור?

ת: זמינים שבעה צבעים סטנדרטיים: לבן, כחול, ורוד, צהוב, ירוק, אפור וציאן. מתקנים רבים משתמשים בקידוד-צבע כדי להבדיל בין אזורי חדרים נקיים או מחלקות -, לדוגמה, לבן עבור חללים מסוג ISO Class 7 וכחול עבור מסדרונות ISO Class 8. בחירת הצבע אינה משפיעה על הביצועים האנטי-סטטיים של רשת הסיבים המוליכים. צור קשר עם ווסטון עבור ריצות צבע מותאמות אישית בכפוף לכמויות הזמנה מינימליות.
כל נתוני הבדיקה המוזכרים בדף זה מבוססים על בדיקות סטנדרטיות GB 12014-2019. עבור בדיקות הסמכה ספציפיות למתקן- או דוחות מעבדה של צד שלישי, צור קשר עם הצוות הטכני של Weston.
